SMC (Sheet Moulding Compound)
Lämplig för massproduktion av produkter som kräver hög ytkvalitet och väderbeständighet, är kostnadskänsliga och inte kräver extrem strukturell styrka eller lätta egenskaper. Dess fördelar inkluderar stabil formningsprestanda, bra ytfinish och mogen automatisering. Den är dock relativt tung, med begränsade mekaniska egenskaper (jämfört med sammansatta fiberkompositer) och dimensionsnoggrannhet.
HP-RTM (högtryckshartsöverföringsgjutning)
Lämplig för strukturella komponenter som kräver hög styvhet/hållfasthet, lätt design och fiberkontinuitet, eller när styrka-till-vikt-förhållandet är en nyckelfaktor vid tillverkning. Dess fördelar inkluderar hög specifik styrka hos och möjligheten att producera tunnväggiga konstruktionsdelar med stor spännvidd. Nackdelarna är komplexa processer, höga kostnader för formar, verktyg och material samt stränga processkontrollkrav. Cykeltid och produktivitet begränsas av härdningssystemet.
1. Materialskillnad
|
| SMC | HP-RTM |
| Komponera | Hackade fibrer (huvudsakligen glasfibrer) polyester eller omättade hartsmatrisfyllmedel/flamskyddsmedel/acceleratorer förstärkande modifierare. Materialet levereras i arkform (förblandad blandning). | Det nedsänkta tyget (enkelriktat tyg, vävt tyg, laminerat tyg, kontinuerlig fiberförform) lågviskösa flytande harts (epoxi/omättad polyester/styren ersättning, etc.) injiceras och härdas under högt tryck. |
| Fiber fastigheter | Hackade eller slumpmässigt orienterade fibrer, utan ingen kontinuerlig fiberförstärkning – prestandan är balanserad i alla riktningar (isotropisk), men den specifika hållfastheten och styvheten är lägre än för kontinuerliga fiberkompositer. | Kontinuerliga fibrer (glas, kol eller hybrid), med konfigurerbara orienteringar, som erbjuder utmärkta mekaniska egenskaper, särskilt langs fiberriktningen. |
| Formel a fördel | Lätt flamskyddad (uppnår vanligtvis UL94 V-0-klassificering eller uppfyller fordonsstandarder för flamskydd), med bra väderbeständighet och dimensionsstabilitet. | Kan uppnå höga glas- eller kolfibervolymfraktioner (hög styrka, hög styvhet, lätt), med valbara hartssystem för att förbättra termisk stabilitet, vidhäftning och flamskydd (även om flamskyddade modifieringar kan vara mer komplexa och kostsamma). |
| Yta och efterbehandling | Ger en slät yta lätt lämplig för målning och beläggning. | Uppmärksamhet måste uppmärksammas att att mögla yta och harts penetreringskontroll; efterbehandling krävs vanligtvis för att uppnå hög ytkvalitet. |
2. Slutlig produktkvalitet
|
| SMC | HP-RTM |
| Mekanisk Egenskaper | Drag- och skjuvhållfastheten är måttlig, vilket gör den lämplig för komponenter som utsätts för likformiga belastningar eller för icke-primära lastbärande höljen. Slaghållfastheten är genomsnittlig, även om hackade fibrer ger en viss energiabsorptionsfördel. | Längs fiberriktningen kan styrka och styvhet vara mycket högre än SMC; utmattningsbeständighet och sprickbeständighet är överlägsen, vilket gör den lämplig för bärande strukturer eller komponenter som utsätts för höga slag eller vridkrafter. |
| Dimensionell Noggrannhet och Stabilitet | Formad genom pressning, med god dimensionsstabilitet; dock, toleranser för tjocklek och små geometriska egenskaper påverkas av materialflöde och formdesign. | Höga krav på tjocklek och lokal fyllnadskontroll; om insprutning och ventilering är väldesignade kan hög dimensionsnoggrannhet uppnås, men hartskrympning kräver också exakt kontroll och kompensation. |
| Ytkvalitet / Utseende | Kan uppnå en jämn yta direkt, lämplig för estetiska krav på utsatta höljen, med god färgvidhäftning. | Direktformade ytor kan kräva efterbehandling (lack, polering, beläggning eller film) för att uppnå samma nivå av utseende som SMC; Men common mode gelcoat eller membranteknologi kan också användas för att förbättra utseendet, vilket ökar kostnaden. |
3. Press och extrautrustning
SMC kräver relativt låg utrustningsinvestering och är tekniskt mogen och stabil. Vanligtvis kräver SMC-bearbetning bara en press, en uppsättning formar och ett värmesystem för att tillverka delar. Funktionskraven på pressen är inte höga. Råvaror kan köpas direkt i arkform och vägas och skäras med en SMC-skärmaskin. Efter gjutning behöver de färdiga delarna enbart slipas.

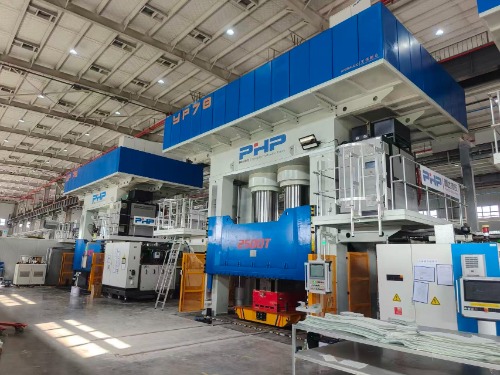

HP-RTM kräver en högre utrustning investering. Normalt måste materialet först förvärmas och förformas, sedan genomgå högtrycksformsprutning i en stortonnagepress och slutligen trimmas och skäras med en laserskärare. Hela processen – från råvara till färdig produkt – kräver utrustning inklusive: en 100–200 ton förformningspress (med värme system), en 2500–3500 tons formpress (med uppvärmning) system, vakuum system och fyrahörns nivelleringsfunktion), två uppsättningar formar, skärmaskin, hartsinsprutningsmaskin, kyl- och härdningsfixturer, laserskärare och lufttäthetstestare. Förskottsinvesteringen är betydande.
4. Andra
Underhåll och återvinningsbarhet: Både SMC och HP-RTM är härdsystem, vilket gör det svårt att återvinna.
Lättvikt: HP-RTM (särskilt när kolfiber används) kan avsevärt sänka vikten jämfört med SMC. När det appliceras på batterihus kan det förbättra fordonets räckvidd eller sänka de totala batterikostnaderna.
Risk för leveranskedja/tillgänglighet: Leveranskedjan för hackad fiber SMC är i allmänhet stabil. kolfibrer och högpresterande hartser kan uppleva betydande prisfluktuationer under snäva tillförsel, vilket kräver utvärdering av långsiktig försörjningsstabilitet.
Processflexibilitet: HP-RTM är mer flexibel för komplexa integrerade strukturer, vilket minskar antalet efterföljande monteringsdelar (lätt vikt och färre monteringssteg), men formar och processer är svårare att modifiera snabbt. SMC är bättre lämpad för högvolym produktion med minimala designvariationer.
Säkerhets- och operativa risker: HP-RTM harts injektion och härdning kan om giftiga eller flyktiga komponenter med låg viskositet i, vilket kräver strängare kontroll av driftsmiljön, ventilation och personlig skyddsutrustning.
5. Sammanfattning
|
| SMC | HP-RTM |
| Typ av fiber | Hackade slumpmässiga fibrer | Kontinuerliga fibrer (orienterbara) |
| Materialkostnad per del | Låg | Hög (på grund av kolfiber/epoxikostnad) |
| Verktyg / utrustning komplexitet | Mitten (pressvärme) | Hög (kräver injektionsmätning, förseglade formar, uppvärmning och vakuum) |
| Cykeltid / Produktionskapacitet | Lämplig för produktion i hög volym | Produktionskapacitet beror på hartshärdning; kan ökas genom parallell bearbetning. |
| Ytkvalitet | Utmärkt (lätt att uppnå en slät, snygg yta) | Kräver ytterligare bearbetning eller filmteknik |
| Strukturell styrka/lätt vikt | Mitten | Hög (särskilt när du använder kolfiber) |
| Flamskyddande / väderbeständig | Lätt att uppnå via formulering | Kräver specialiserad formulering, med höga kostnader |
| Tillämpliga komponenter | Estetiska överdrag, lock och delar med hög volym | Bärande hus, förstärkningar och komplexa integrerade strukturer |
