I. Varför är CE-stocharden särskilt viktig för hydrauliska kompositpressar?
Inom området formning av kompositmaterial, hydrauliska servokompositpressar and formpressar har blivit kärnutrustning för formpressningsprocesser och används vanligtvis i kombination med SMC formar för att bilda kompletta SMC-gjutningssystem.
Med den kontinuerliga utvecklingen av kompositmaterial mot lättviktsdesign och strukturell integration, används nu kompositformpressar i stor utsträckning inom följande sektorer:
- Lastbilar och bussar
- Jordbruks- och anläggningsutrustning
- E-mobilitet
- Järnvägstransporter
- Urbana möbler, bland annat
I dessa applikationsscenarier är hydrauliska pressar inte bara ansvariga för formningsprestanda, utan är också direkt relaterade till operatörssäkerhet, långsiktig driftstabilitet och övergripande efterlevnad av produktionslinjen. Av denna anledning tenderar ett ökande antal europeiska kunder som för första gången köper hydrauliska kompositpressar från Kina att fokusera på en nyckelfråga:
Vilka är de grundläggande skillnaderna mellan CE-kompatibla hydraulpressar och hydrauliska pressar byggda enligt inhemska standarder?
Det bör betonas att CE-märkning inte bara är en certifieringsmärkning, utan ett omfattande säkerhetssystem som löper genom hela en maskins livscykel – från design och tillverkning till installation och drift.
II. Grundläggande skillnader i designfilosofi
Enligt inhemska standarder drivs hydraulisk pressdesign vanligtvis av produktionskrav såsom tonnagekapacitet, formningseffektivitet, utrustningskostnad och leveranstid. Även om detta tillvägagångssätt är lämpligt för många lokala produktionsmiljöer, fokuserar det i första hand på om maskinen kan slutföra sin tillverkningsuppgift.
Däremot måste CE-kompatibla hydrauliska servokompositpressar behandla riskkontroll som en grundläggande konstruktionsbegränsning samtidigt som de uppfyller formningskraven. CE-ramverket kräver systematiska riskbedömning ska genomföras på det konceptuella konstruktionsstadiet, med strukturella eller systemnivålösningar definierade i förväg för potentiella risker under drift, underhåll, driftsättning och onormala förhållanden.
Denna "safety-by-design"-filosofi innebär att CE-överensstämmelse inte kan uppnås bara genom att lägga till komponenter efter tillverkningen, utan måste integreras i det övergripande maskinkonceptet från början.
III. Tre kärnsäkerhetssystem av CE-kompatibla hydraulpressar
Ur ett implementeringsperspektiv realiseras CE-krav för hydrauliska kompositpressar genom tydligt definierade säkerhetssystem snarare än abstrakta principer. Dessa krav är huvudsakligen koncentrerade till tre områden: mekanisk säkerhet, hydraulisk säkerhet och elektrisk säkerhet , som alla är relaterade till varandra och oumbärliga.
Mekanisk säkerhet
Enligt CE-standarder är det primära syftet med mekanisk säkerhet att minska personalens exponering för farliga områden genom själva konstruktionen, snarare än att enbart förlita sig på driftprocedurer eller operatörers erfarenhet. För stora hydrauliska kompositpressar med långa slag och frekventa underhållskrav är mekanisk säkerhet särskilt kritisk.
CE-kompatibel mekanisk design måste systematiskt överväga drift- och underhållsscenarier, såsom säker åtkomst till maskinen, inträde till förhöjda områden och tillförlitlig säkring av rörliga komponenter under service. Dessa krav påverkar direkt den övergripande maskinlayouten snarare än att vara valfria tillägg.
Typiska CE mekaniska säkerhetsåtgärder inkluderar:

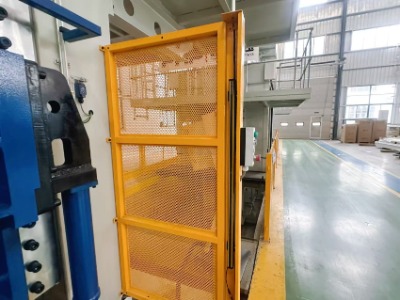

- Säkerhetsstegar , designad för att möta standarder för höjd, lutning och halkskydd
- Toppunderhållsplattformar med skyddsräcken , ger fallskydd under service
- Underhåll åtkomstvägar och säkerhetsavstånd , säkerställa tillräckligt utrymme för personalrörelse och nödutrymning
- Skjut mekaniska låssystem , såsom SITEMA låsanordningar, för att säkert hålla släden under underhåll och förhindra oavsiktlig nedstigning

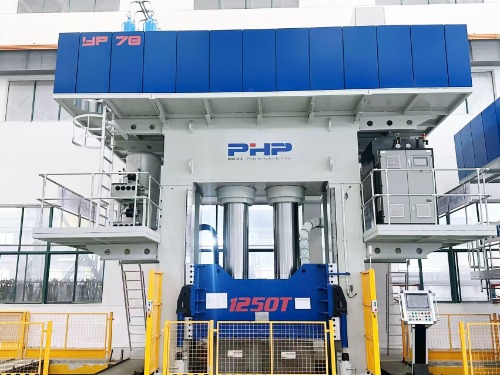

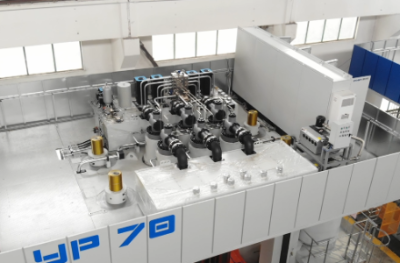

Toppunderhållsplattform

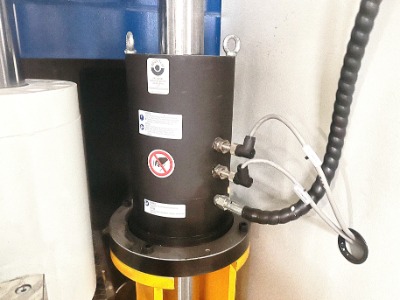

Skjutlåssystem
Som jämförelse är inhemska standardpressar ofta mer beroende av operativa procedurer snarare än strukturell riskisolering.
Hydraulisk säkerhet
Hydraulsystemet är kraftkärnan i en hydraulisk kompositpress och även ett högriskområde. Enligt CE-standarder måste hydrauliska system inte bara leverera prestanda utan även inkludera klara felsäker beteende.
Detta innebär att även under extrema förhållanden som slangbrott, ventilfel eller kontrollfel, måste systemet återgå till ett säkert tillstånd för att förhindra okontrollerad rörelse eller personskada.
Typiska CE hydrauliska säkerhetsåtgärder inkluderar:
- Säkerhetsventiler installerade på cylindrar , förhindrar snabb glidsänkning vid tryckförlust
- Sprängskyddskedjor för hydraulslangar , begränsar slangpiskning vid brott
- Redundant tryck- och rörelsekontrolllogik , säkerställa säkert beteende under alla förhållanden

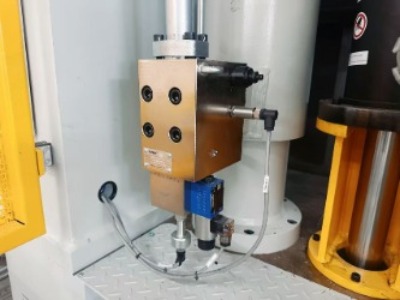

Säkerhetsventil

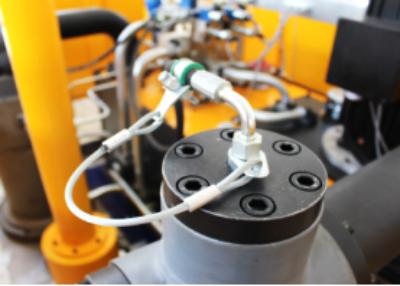

Sprängskyddskedja
I vissa inhemska standardpressar kan sådana säkerhetsfunktioner förenklas eller utelämnas, istället för att förlita sig på erfarenhetsbaserad hantering.
Elsäkerhet
Elsäkerhet är en av de mest systematiska och strikt granskade aspekterna av CE-efterlevnad och representerar en av de tydligaste skillnaderna jämfört med inhemska standardmaskiner. CE-utvärdering fokuserar inte bara på komponentkvalitet utan också på integriteten hos funktionell säkerhetslogik.
Typiska CE elektriska säkerhetskonfigurationer inkluderar:
- Säkerhets-PLC med redundans och självdiagnostik
- L-typ säkerhetsljusridåer för flervägsskydd av formområdet
- Laser skannrar för dynamisk områdesövervakning
- Nödstoppsknappar , placerad enligt standarder
- Fullt dokumenterade och verifierbara säkerhetsprogram , vilket säkerställer spårbarhet och testbarhet

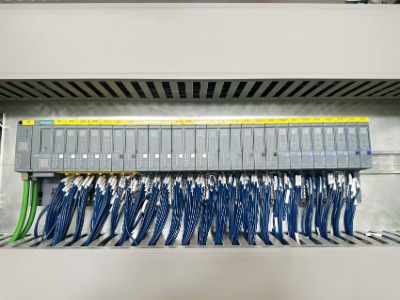

Säkerhets-PLC

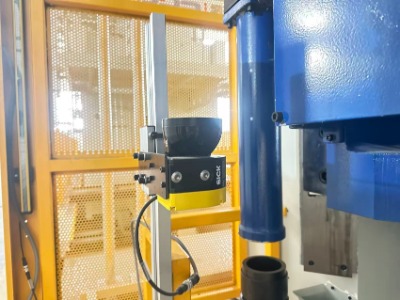

Laserskanner

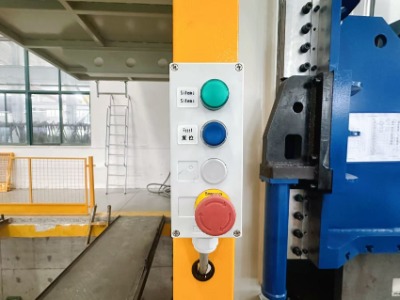

Nödstoppsknapp
L-typ säkerhetsljusridå
Medan styrskåp kan se liknande ut externt, betonar CE-bedömningar intern logikarkitektur, redundans och överensstämmelse med teknisk dokumentation.
IV. Teknisk dokumentation och ansvarssystem
CE-överensstämmelse sträcker sig bortom den fysiska maskinen och inkluderar ett komplett tekniskt dokumentationssystem. Dessa dokument är inte bara en del av leveranskraven utan också väsentliga för efterlevnad under hela utrustningens livscykel.
En komplett teknisk CE-fil innehåller vanligtvis riskbedömningsrapporter, hydrauliska och elektriska scheman, drift- och underhållsmanualer och deklarationer om överensstämmelse. Dessa dokument spelar en avgörande roll vid revisioner, olycksutredningar och ansvarsbestämning.
V. Slutsats: CE-kompatibla hydraulpressar som en systemteknisk lösning
För hydrauliska servokompositpressar (inklusive SMC-pressar, LFT-D-pressar, HP-RTM-pressar, GMT-pressar, etc.), CE-överensstämmelse är inte ett enkelt tillägg av säkerhetsfunktioner efter installation. Istället representerar den en holistisk säkerhetsfilosofi , systematiskt integrerad i maskinens strukturella design, säkerhetsfunktioner, styrlogik och slutliga tillämpningsscenarier, med riskbedömning i centrum och styrd av föreskrifter och standarder.
För customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
